Leitungsbefestigung bei Geräteeinführung
Wie groß darf der maximale Abstand der ersten Befestigung einer Leitung nach der Einführung in ein Gerät sein?
Befestigungspunkte sind an oder in Geräten
bereits vorhanden, sofern dies für
Leitungszu- und -abführungen erforderlich ist.
Dies gilt auch für Zugentlastungen, die ggf.
nachträglich an den Einführungsstellen vorzusehen
sind. Die DIN-VDE-Normen geben feste
Abstände zwischen der Einführungsstelle und
dem ersten bzw. letzten Befestigungspunkt
einer anzuschließenden Leitung nicht vor. Hier
muss je nach Art und Querschnitt der Leitung
sowie entsprechend den gegebenen örtlichen
Bedingungen eine eigene Entscheidung getroffen
werden.

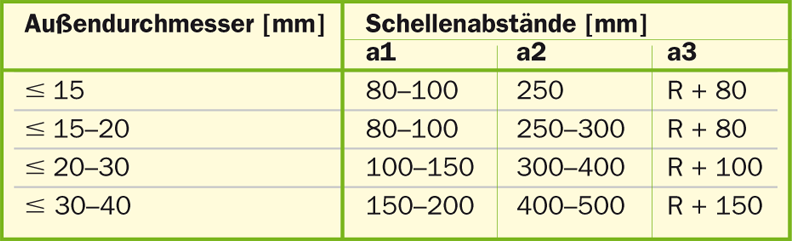

Richtwerte für Befestigungsabstände bei der
Aufputzinstallation von Mantelleitungen NYM
und Kabeln NYY lassen sich der Tafel {1} entnehmen.
Die Abstände sind vom Außendurchmesser
abhängig. Das Maß a1 ist der Abstand
der ersten Schelle vom Installationsgerät oder
Verteiler. Bei größeren Durchmessern sowie
bei Leitungen mit Zugentlastungen sind auch
größere Abstände a1 möglich und wegen der
höheren Steifigkeit der Kabel und Leitungen
auch zu empfehlen.
Der Abstand a2 = 250 mm für den Schellenabstand
der Mantelleitungen NYM und Kabel
NYY bis 15 mm Durchmesser entspricht etwa
einer Hammerstiellänge. Dies ist ein übliches
Normalmaß in Endstromkreisen mit Leitungsquerschnitten
bis 5 x 2,5 mm2. Auf gleiche
Schellenabstände a2 sollte aus ästhetischen
Gründen geachtet werden. Bei ausschließlich
senkrechter Leitungsführung können größere
Abstände gewählt werden. Für das Verlegen in
Elektro-Installationsrohren gelten unabhängig
vom Rohrdurchmesser Abstände von bis zu
800 mm horizontal und bis 1500 mm vertikal,
denn hierbei sind die Auflageflächen für Kabel
und Leitungen erheblich größer. Der Schellenabstand
a3 verläuft als Viertelkreisbogen,
ausgehend vom Schnittpunkt der horizontalen
und vertikalen Geraden durch die letzten
Befestigungspunkte der Schellen vor einer
Richtungsänderung. Näheres hierzu lässt sich
[1] entnehmen.
Bilder
Senkbeil, H.: Aufputz-Installation Teil 3: Verlegung, Einführungen und Leiterverbindungen. Elektropraktiker, Berlin 57 (2003) 6; Lernen und Können; S. 69.
