Mehrere EVG an einem Sicherungsautomaten
Die Beleuchtungsanlage einer Halle soll umgerüstet werden. In der neuen Anlage sind 60 dreiflammige Leuchten mit T5-Leuchtmitteln vorgesehen. Jede Leuchte ist mit zwei EVG (für 2 x 80 W sowie für 1 x 54 W) ausgestattet. Bei dieser großen Anzahl von EVG sind natürlich die hohen Einschaltstöme dieser Geräte besonders zu beachten. Die EVG-Hersteller nennen in ihren Installationshinweisen u. a. die maximale Anzahl für den Anschluss der Vorschaltgeräte an B10- oder B16-Automaten. Da in diesem speziellen Fall die Schaltschränke nicht umgerüstet werden sollen, stehen als Abgänge 3-polige Schalter-Sicherungseinheiten mit D0-Sicherungen zur Verfügung. Leider habe ich für diese Variante bei meinen Recherchen keine Hinweise für die maximale Anschlusszahl von EVG gefunden. Gibt es Orientierungswerte dazu, wie viele EVG an einem Sicherungsautomaten 10 A oder 16 A angeschlossen werden können?
Der hohe Einschaltstromimpuls beim Einschalten
einer EVG-Leuchte resultiert aus
der Aufladung des Elkos im Netzteil des Vorschaltgeräts.
Höhe und Dauer des Einschaltstromimpulses
hängen vom Kapazitätswert
des Kondensators ab. Diese Werte sind je
nach EVG-Typ unterschiedlich und vom EVGHersteller
zu erfahren. Für den Praktiker ist
jedoch relevant, wie viele EVG des jeweiligen
Typs dem Sicherungs-Automaten zugeordnet
werden können. Auch diese Angabe ist in den
Unterlagen eines renommierten EVG-Herstellers
enthalten. So gibt es z. B. Angaben darüber,
wie viele EVG des jeweiligen Typs sich an
einem 16-A-Automaten mit Charakteristik B
oder C maximal angeschließen lassen. Solche
Angaben für Automaten 10 A oder 16 A sind
gängige Praxis.
In dem hier vorliegenden Fall, dem Einsatz
einer dreilampigen Leuchte mit Lampen 15
HU 2 x 80 W sowie 1 x 54 W, wird davon ausgegangen,
dass es sich um eine nicht dimmbare
Einheit handelt. Um möglichst viele
EVG-Leuchten an einem Automaten anschließen
zu können, empfiehlt es sich, 16-A-Automaten
mit der Charakteristik C einzusetzen.
Über die maximal mögliche Anzahl kann bzw.
sollte der jeweilige EVG-Hersteller und der
Leuchtenhersteller Auskunft geben. Um eine

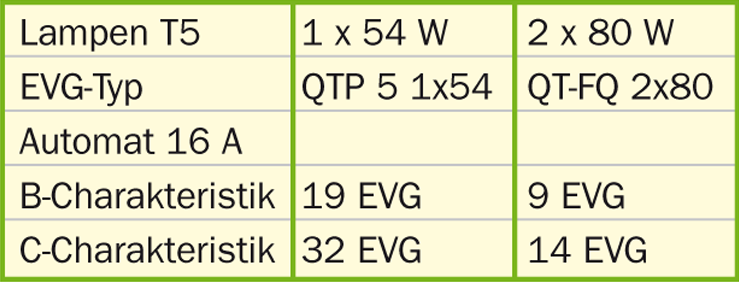

Orientierung zu bekommen, enthält die Tafel {1} die Werte von zwei EVG-Typen des Herstellers
Osram.
Die Hersteller beschränken sich in ihren Angaben
meist auf solche für Automaten, weil
dies gängige Installationspraxis ist. Für ältere
Sicherungssysteme (z. B. DO) sind kaum Angaben
zu erhalten, wie der Anfragende ja auch
selbst feststellen musste. Allerdings geht aus
der Anfrage auch nicht konkret hervor, welche
Werte (A) die vorhandenen Altsysteme haben.
Empfehlen kann man hier nur eine Anfrage an
den/die Hersteller der Sicherungsautomaten
zu stellen, um zu erfragen, ob es einen Praxiswert
(Orientierungsgröße) für die Umrechnung
von Automaten zu DO gibt.
Bei einer Modernisierung der Anlage sollte in
ein zukunftssicheres System mit Lampen T5,
wie hier vorgesehen, auch die zeitgemäße
Form der Absicherung auf der Basis von Automaten
einbezogen werden.
